De Eee PC van de serverwereld:
dDH's zuinige server
Zie ook: Achtergrondinfo nieuwe server, Linux beheerders en programmeurs gezocht en Vrijwilligers welkom!
English pages will follow, contact us for info.

Dit is hem: dDH's LESS (Low Energy Server System)!
In de nabije toekomst maken we het exacte stroomverbruik bekend, starten een kleine publiciteitscampagne, een speciale website en wordt het ontwerp hier als 'open source' beschikbaar gesteld. Iedereen kan deze server dan nabouwen of verbeteren, onder het motto: "Please copy and save energy!"
Vrijwilligers met kennis van energie en/of ICT zijn welkom op te helpen bij de campagne!     server

oude versie In de definitieve versie van de zuinige server is de 'laptop-voeding' vervangen door een degelijker 'open frame voeding' (voeding zonder kastje er om heen), die door een betere koeling niet zo warm wordt.
Verder is de koeling verbeterd (meer info onderaan de pagina).
Het gele doosje rechtsboven bevat een reserve ventilator, reserve boutjes en moertjes en een USB-stick om de server op te starten voor onderhoud.

Actueel voor technici: We kunnen wat hulp gebruiken van een mail-expert. Zie de 'To-Do lijst' hieronder.

De hardware

Het energieverbruik is nog lager dan verwacht, beneden de 15 watt! Exacte cijfers publiceren we nadat de server een tijd in gebruik is. (Bel even als je nieuwsgierig bent!). We zullen de cijfers via een kleine publiciteitscampagne bekend maken. Zie ook 'Nieuwe, zuinige server voor dDH' over het waarom van dit project. De hardware bestaat uit:
  • Supermicro 512L-260 / 512L-260B 1U hoge serverbehuizing voor een 19 inch server rack. Eigenlijk gebruiken we alleen de behuizing, de (voor dit doel) overmaatse voeding en ventilator zijn verwijderd.
    Er zijn extra montagerails aangebracht voor een snelle verwisselbaarheid van de (laptop)harddisks.
  • moederbord IEI Kino-LX Mini-ITX moederbord met AMD Geode LX800 processor (max. 3,6 watt).
    Naar verluid moet deze processor vergelijkbaar presteren als een Pentium3 op 500MHz, meer dan voldoende.
  • 1Gb geheugen, zodat de server ook bij grote belasting niet snel zal 'swappen' en de harddisks gespaard worden.
  • Twee stuks zeer zuinige IDE laptop harddisks 80Gb met 8Mb cache in RAID1. Beide harddisks zijn hierbij een 'spiegel' van elkaar en de server draait gewoon door als één harddisk defect raakt.
  • Kleine 30 watt 12 volt voeding. Heeft nog steeds veel overcapaciteit voor deze zuinige server en wordt daardoor niet te warm.
  • ATX 12 volt DC-DC computervoeding picoPSU-120 met 96% rendement (wordt echter nauwelijks belast, dus het rendement is niet optimaal).
  • Twee stuks Papst 412/2 40mm 12 volt ventilatoren. Beide draaien op 5 volt (dus op lage toeren), voor een laag stroonverbruik en lange levensduur.
Bij de samenstelling van deze server is speciaal gezocht naar energiebesparende oplossingen, die voldoen aan de eisen die dDH zelf aan een server stelt. Maar dDH heeft geen researchlaboratorium en kan alleen standaardonderdelen gebruiken. Onderdelen die, soms na lang zoeken, gewoon te koop zijn in de (web)winkel. Zo is de voeding van deze server zeker besparend, maar ongetwijfeld nog niet optimaal. Bij deze, feitelijk experimentele, server is m.n. op dit gebied voor zekerheid gekozen.
Kortom: Als dDH als 'amateurclubje' al een zo zuinige server kan bouwen van standaardonderdelen en daadwerkelijk gebruiken, wat is er dan wel niet mogelijk als de echte professionals eens serieus aan de slag gaan met energiebesparing.
Ook research op gebied van sociale en milieuaspecten heeft dDH als vrijwilligersclub nog nauwelijks kunnen doen. Het moederbord is loodvrij, maar over de andere aspekten van deze server is weinig bekend (hulp welkom!).

Op basis van de meningen/opmerkingen van anderen en onze ervaringen bij de bouw en het gebruik van deze server, zullen we ons ideaalbeeld van een dergelijke zuinige server publiceren.

camera Meer foto's van de hardware onderaan de pagina.

Linux systeembeheerders gevraagd

dDH heeft al vele jaren twee goede beheerders, maar die komen tijd te kort en moeten aan de gezondheid denken. Ons 'techteam' kan dus zeker versterking gebruiken. Tijdelijk meehelpen of een deeltaak doen is zeker ook mogelijk.
De server is ingericht met 'Debian GNU/Linux Lenny', Intel x86'. Een bekende Linux distributie, die veel gebruikt wordt voor internet servers, o.a. vanwege de grote veiligheid en het gemak van onderhoud. 'Debian' is ook de basis van o.a. Ubuntu en Knoppix, dus kennis van deze Linux distributie komt altijd van pas.

server Voor het normale (zo beperkt mogelijke) onderhoud, zoeken we beheerders die langere tijd willen meehelpen dDH in de lucht te houden. Daarbij gaat het vooral om security updates, storingen verhelpen en af en toe bijspringen bij de realisatie van een nieuwe faciliteit op de server.

Het dagelijks werk, zoals onderhouden van de mailing lists en het opzetten en onderhoud van websites, hoeft niet door de systeembeheerders gedaan te worden.

De bedoeling is, geheel in de traditie van dDH, een server waar veiligheid en stabiliteit voorop staan en die zo weinig mogelijk onderhoud vergt. We zijn niet vies van nieuwe technieken, maar kijken heel goed naar de echte behoefte van onze deelnemers en beperken de toeters en bellen tot het minimum. Zie ook Linux beheerders en programmeurs gezocht.

To-Do lijst

Ook als je maar een enkele taak op je wilt nemen is dat zeer welkom, vooral als je daarin thuis bent :-) Maar de huidige beheerders kunnen je ook helpen bij een klus die je juist wilt leren.
  1. Nu hulp bij gewenst: Perfectioneren van onze 'weigeren aan de voordeur' policy voor spam en virussen, o.a. met een intelligente host_rejects. Ter vermindering van energiegebruik en overlast, delen we deze oplossingen uiteraard ook als open source.
    Deze policy maakt het feitelijk mogelijk dat dDH met zo'n 'lichte' server uit kan. Zelfs onze huidige server (P166 met 144Mb geheugen), die jaren geleden al bezweek tijdens spamaanvallen, gaat sinds implementatie van deze policy nooit meer in de fout en SpamAssassin heeft weinig meer te doen.

  2. Binnenkort: Feestelijke ingebruikname en start publiciteitscampagne om te wijzen op de grote bijdrage van ICT aan het klimaatprobleem. Presentatie van onze superzuinige server als voorbeeld van mogelijke oplossingen. "Dit is misschien wel de zuinigste internet server van Nederland!" Speciale aandachtspunten daarbij:

    • Het 'open ontwerp': De server is geheel van 'off-the-shelf' standaardonderdelen opgebouwd, alle bijzonderheden en documentatie komen vrij beschikbaar op webpagina's. "Please copy this and save energy!"
    • Wijzen op de energieverspilling door spam, virussen en onnodig zware software en presentatie van onze oplossingen, met name: Ongewenste mail niet filteren, maar weigeren aan de voordeur en een gebruikersvriendelijke oplossing voor webonderhoud, zonder database en content management systeem.
    • Aanspreken ICT-fabrikanten, providers en datacentra: Als een 'amateurclubje' als dDH dit kan, wat is er dan wel niet mogelijk als de echte ICT-professionals eens serieus aan de slag gaan met energiebesparing.
    • Spinoff: Bekendheid voor dDH als onafhankelijk (en nu ook superzuinig) internet platform; dDH wordt extra aantrekkelijk voor nieuwe deelnemers uit onze (energiebewuste) doelgroep; dDH als interessant, vooruitstrevend project wordt aantrekkelijker voor subsidiegevers, nieuwe medewerkers en mediamakers.

  3. Voor wie belangstelling heeft of er in thuis is (en ook echt nodig):

    • Verdere verlaging van het energieverbruik via o.a. throttling van de processor en stroombesparende geheugenaansturing.
    • Helpen afbouwen van onze webonderhoud applicatie die via een paginaformulier een statische website aanvult. Is al in een gevorderd stadium en zal open source beschikbaar worden gesteld, als alternatief voor database gebaseerde websites van kleine omvang.
      Is daarmee zeker ook aantrekkelijk voor onze eigen deelnemers.
    • Helpen opbouwen van ons media-uitwisselingsplatform Mediapool.nl / Mediapools.net en nieuwe faciliteiten op AnderNieuws.Net.

Meer informatie? Bel Boyd Noorda op 070-3654124 of stuur een E-mail.


Detail foto's

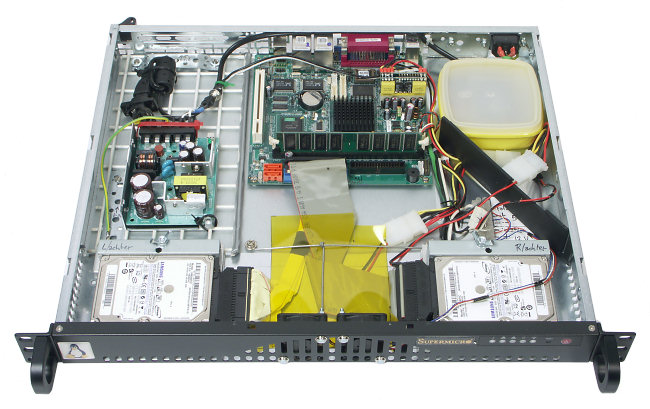

server De definitieve versie van de server. Rechtsboven een doosje met o.a. een reserve ventilator, reserve boutjes en moertjes, reserve CMOS batterij en een bootalble USB-stick. De ventilatoren zijn vervangen door exemplaren van hoge kwaliteit en lange levensduur. Ook de luchtstroom is verbeterd: van de montagebalk voor de harddisks is het middendeel verwijderd, zodat deze geen obstakel meer vormt voor de koellucht. De harddisk kabels worden nu naar beneden gedrukt door een stuk gele folie, dat tevens een glad oppervlak vormt voor de luchtstroom. Het zwarte schot voorkomt dat de koellucht in een 'loze hoek' geblazen wordt, waar niets te koelen valt.

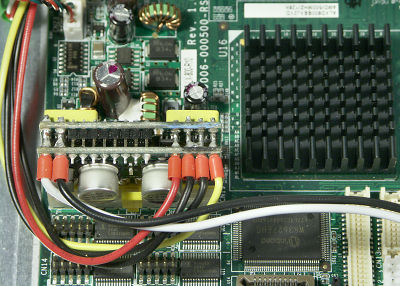

pico voeding De picoPSU, wordt als geheel in de ATX voedingsconnector geplaatst. Deze voeding verzorgd de spanningen die de computer nodig heeft en wordt zelf gevoed met 12 volt gelijkstroom.

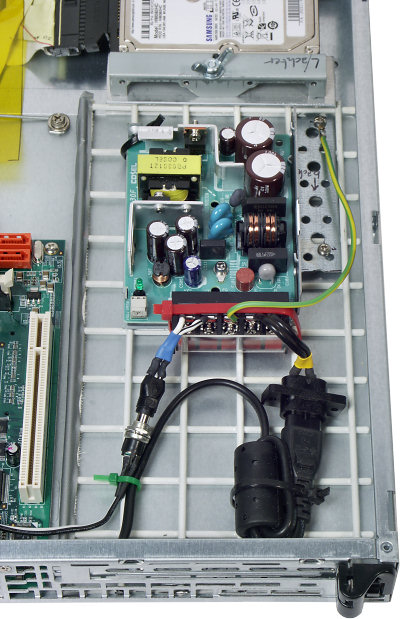

12 volt voeding De 12 volt voeding van 30 watt.
Na lang zoeken is de laptop voeding vervangen door een 'open frame' voeding (Cosel PBA30F). De nieuwe voeding heeft geen behuizing en wordt daardoor beter gekoeld.
De aansluitingen bleven hetzelfde, zodat de laptop voeding direct aangesloten kan worden als de andere voeding stuk mocht gaan.

Een zuinige server als deze biedt ook gebruiksmogelijkheden wanneer laag stroomverbruik een absolute voorwaarde is. Denk bijvoorbeeld aan geïsoleerde werkplekken waar een laptop niet volstaat of het gebruik van een eigen, beperkte stroomvoorziening. Een dergelijke server kan dan ingezet worden voor kantoornetwerken, intranet, als mail server, file/media server e.d.
De server kan direct worden aangesloten op een (eigen, groene) 12 volt stroomvoorziening. De voeding kan dan vervallen.
Bij een onbetrouwbare stroom- voorziening kan ook een accu gebruikt worden, waardoor lange perioden zonder stroom zijn te overbruggen.

originele voeding De originele, verwijderde 260 watt voeding van de behuizing. Naar 'normale' begrippen in de serverwereld, is dit een kleine voeding ...

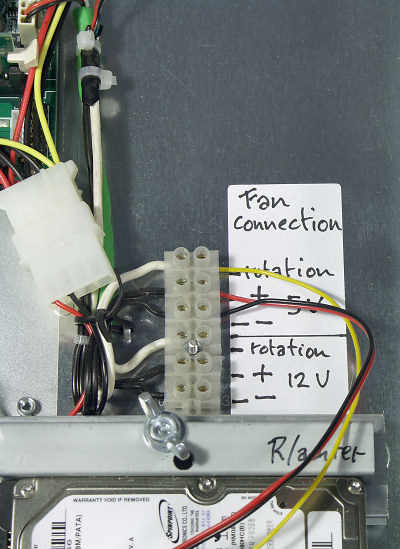

ventilator aansluitingen Een gewoon kroonsteentje voor aansluiting van de ventilatoren, zodat ze zonder gedoe met speciale plugjes snel verwisselbaar zijn.

Zie ook:
Achtergrondinfo nieuwe server, Linux beheerders en programmeurs gezocht en Vrijwilligers welkom!

De research, keuze van hardware en bouw van de server is 'gesponsord' door Socia Media.
De inrichting met Debian Linux wordt verzorgd door onze beheerders Campo Weijerman en Diederik de Vries. Meer informatie? Bel Boyd Noorda op 070-3654124 of stuur een E-mail.
